瑞泰科技股份有限公司，中国建筑材料科学研究总院

　　项目属非金属材料专业，涉及玻璃窑用耐火材料领域。 针对玻璃工业窑炉用耐火材料抗侵蚀性差、导热率高、散热损失极大、熔窑保温材料长期稳定性差的技术问题，项目研制出低导热、抗侵蚀的新型熔铸锆刚玉耐火材料。

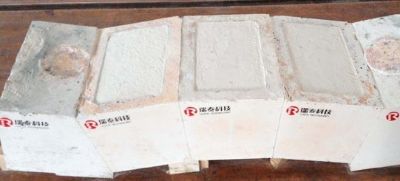

     项目的主要创新点：（1）研发强制快速熔融新技术、可编程程序控制系统及优选配方，提高熔铸锆刚玉耐火材料基材耐侵蚀性能，并降低材料导热率；（2） 开发特殊浇铸工艺、特制冒口和排气口技术，解决了熔铸锆刚玉异形 凹槽制品凝固体积收缩难以排除的技术难题，提高制品浇铸质量；（3）研制先快后慢的阶段变温退火工艺，解决了熔铸特异型铸件应力 大、易开裂、成品率低的技术难题，大幅度提高制品合格率；（4）开 发了轻质材料与低导热熔铸材料的镶嵌复合工艺，使复合制品兼具优 异的低导热性[1000℃，2.8~2.9  W/(m·k)］和抗侵蚀性（静态下，三 相界面处1.4mm/24h；液下1/2处，0.03mm/24h）。开发的产品填补了国内空白，综合技术和产 品性能指标居国际先进水平。

     项目开发的技术已在瑞泰科技股份有限公司转化为现实生产力，分别在都江堰瑞泰科技有 限公司和湘潭分公司建成了年产3000吨生产线，与传统生产工艺相比，产品合格率成倍提高， 节电30%以上。产品应用在四川玻璃股份有限公司日产500吨浮法玻璃熔窑上，与原来的老线相 比节能达到18%，优质玻璃比例80%，用于青岛金建玻璃有限公司500吨/日平板玻璃窑冷修，节 约能耗15%，优质玻璃率提高40%。还在江苏南通、成都平原尼普洛药业包装有限公司等数十座窑炉上部结构上配套应用。

     项目成功开发及应用对推动我国玻璃窑用熔铸耐火材料的技术进步和配套应用具有重要意义，对熔铸耐火材料生产技术 升级有重要的带动和示范作用，市场前景广阔。
